专注研发生产胶粘剂14年
可定制胶粘剂解决方案
可定制胶粘剂解决方案
9302河流桌专用树脂，也称高透明大件浇筑水晶胶，环氧树脂ab胶。主体采用高透明改性环氧树脂为A组份，改性多官能团聚合胺为B组份， 双组份按预定比例混合均匀后即可常温固化的双组份结构胶。它具有非常优良的使用性能，适用于大板河流桌、水晶茶台、各类标本制作树脂彩绘、厚层浇筑成型 +打磨雕刻塑形抛光、水晶灯制作、标本灯制作、工艺品摆件浇筑成型。
家具制造业、工艺品业、家居建材业等
产品应用：大板河流桌、水晶茶台、各类标本制作树脂彩绘、厚层浇筑成型+打磨雕刻塑形抛光、大板烂洞透明修补、水晶鞋跟制作、水晶灯制作、标本灯制作、工艺品摆件浇筑成型等
大板茶台

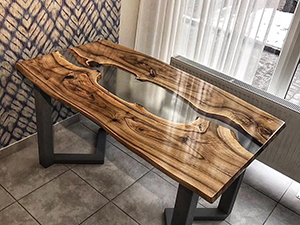

方形桌

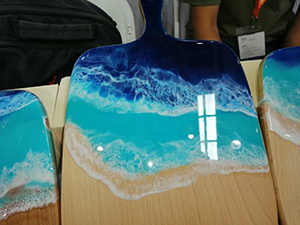

海浪效果
河流桌茶台

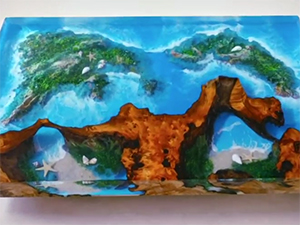

山木丛林

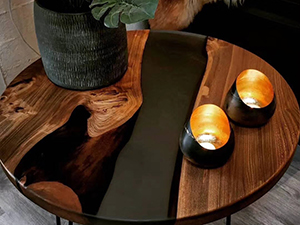

树脂圆桌

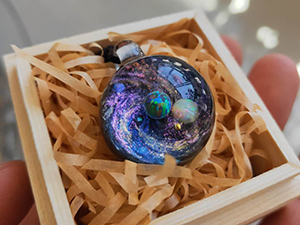

星空球工艺品
艺术茶桌
通透晶莹，清晰度高
产品通过反复实验检测，抗晒、耐老化
抗划伤，指甲不留痕
持久牢固，强拆可达木破级
| 状态成分 | A 剂 | B 剂 | 混 合 后 |
| 颜色 | 透明微稠液体 | 透明水状体液 | 透明油状体液 |
| 粘度（mPa.S） | A 剂：800-10000 | ||
| 粘度（mPa.S） | B 剂:100-500 | ||
| 粘度测试法 | Brookfield 粘度计旋转法 | ||
| 混合比（按重量） | A3:B1 | ||
| 调胶 |
A 剂与 B 剂具有不同的密度， AB 混合搅拌初期胶体会浑浊不透明。 应统一方向匀速搅拌 尽量减少气泡产生。 胶体在经过匀速搅拌均匀后，AB 充分混合会完全清澈至无任何拉丝折光感，容器边缘与底部尤其要注意切勿残留不均匀胶体，必要时建议二次更换容器调胶 |
||
| 适用期（1000G） | 30-180 分钟，注：时间久了胶体会变稠 尽快使用 | ||
| 单次浇筑厚度 |
初用客户建议每次 3-5CM 制作， 有经验的客户可以自行估算自做多厚甚至更厚 |
||
| 固化时间 |
25℃ 初期固化 7-24 小时；养生 24-72 小时后可进行打磨抛光雕刻。（温度 厚度 散热条件会直接影响固化时间）；最高强度 3-5 天 |
||
搅拌：无真空脱泡时胶体搅拌不宜太过剧烈以免产生太多气泡。应当同一方向匀速均匀搅拌， 必须搅拌至AB剂充分均匀才能形成有效的化学反应。
二次搅拌：遇到搅拌时容器底部和边缘容易残留胶体不均匀，可在一个容器中搅拌均匀后倒入第二个容器中再搅拌可有效降低调胶不匀的风险。
预处理封闭：试用木头等材质时，发现木头在吸收胶液后会释放气泡，可使用ZBL-S9302系列快干涂层胶预处理 ，或使用油漆底涂封闭木材气孔
消泡工艺分为：薄层自消泡、火焰消泡、真空消泡、热风枪消泡等；其中真空消泡效果最佳 操作得当可以实现 0 气泡
调色：颜色的添加只能使用油性与只兼容性好的 有些颜料加入后会导致胶体浑浊甚至变色； 做透明颜色应当选用油性高透明色精如粘必牢配套色精
影响固化的因素：温度会直接导致分子结构重组的速度 温度越高分子活性越强固化越快，反之则越慢 甚至终止
应当在通风环境施工 避免胶液挥发气体吸入，施工应当佩戴防护隔离性手套、口罩、防护镜、防护服等，如接触皮肤立即清洗。禁止食用，如不慎入眼立即大量清水冲洗/ 就医。收工时要清洁裸露皮肤，防止接触性过敏；天生对树脂过敏及胺碱性物质过敏者请慎重操作 注意防护措施，施工时如有任何不立刻停止施工，就医。
产品应室内储存，防止日晒，雨淋，避免冷冻及高温，建议正常储存温度 10-25℃。有效期：密封原包装下 12 月常温室温储存，恶劣环境储存不当有可能缩短有效期。过期如无异样经检验后可继续使用。
粘必牢首页
环氧树脂胶/AB胶
家具制造业胶水
特殊工业粘合剂
产品中心
胶水应用领域
解决方案
粘必牢资讯
走进粘必牢
